概述
Q96-ZMΩA 、Q96-MΩA、Q72-ZMΩA、 Q72- MΩA交流電網絕緣監測儀是在不斷電的情況下，對500Vac以下不接地交流電網的對地絕緣電阻進行在線監測和指示，當交流電網絕緣電阻值低于設定的報警設置值時，本絕緣監測儀的報警指示燈亮并同時輸出一繼電器轉換觸點信號，供外接報警用。
本產品性能優良，具有優良的抗機械力和抗環境氣候能力。本產品結構合理，監測和指示一體化，體積小巧，從而使產品結構更為合理、緊湊，并進一步提高了產品的可靠性，同時也使用戶的安裝接線更為方便。

作用原理
由儀表內部產生一直流穩壓電源E，通過一高值電阻R加到饋電系統和地之間，此時在系統與地之間的泄漏電阻Rx上就會有一直流電流Ix流過，此Ix電流經整定、放大后，由指示表示出相應的絕緣電阻值；另外此信號又與設定值相比較后，驅動一繼電器輸出一組常開--常閉開關量信號。
使用說明

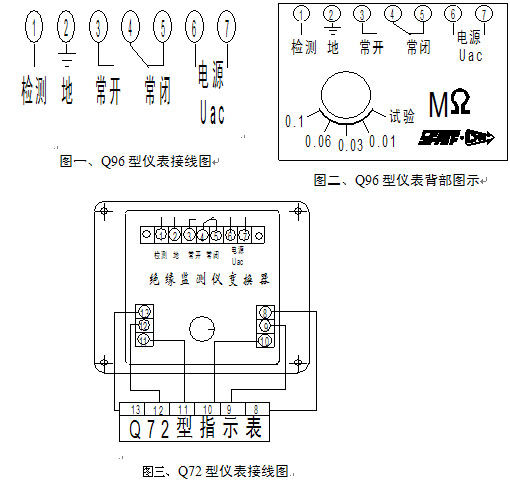

●儀表按圖一、圖三所示正確連接后，在使用前，應首先觀察儀表指針在斷電情況下是否在標度尺的機械零位（∞位置）上，否則應調整之；當接通電源后，儀表前面板綠色指示燈亮即表示儀表開始工作。

1. 在儀表的背部有一撥動開關（見圖二），其各檔功能如下：

a．“自檢”檔：當撥動開關撥至此檔時，儀表將指示在10kΩ位置；并稍作延遲后，紅色報警指示燈亮，同時輸出常開、常閉觸點發生轉換動作，則表示儀表工作正常。
b．“10kΩ”檔：儀表報警設定值，當被檢網絡的絕緣電阻值低于此設定值時，將發生報警動作，此時紅色報警燈亮，并輸出一轉換觸點信號供延伸報警用。
c．“30kΩ”及“60k、100k”檔：同b。
●當船舶使用岸電時，由于岸電系統為接地系統，儀表會發出誤報警，故應切斷儀表的檢測端與系統的連接。

保存與維修

• 儀表在原包裝條件下保存在環境溫度0～40℃，相對濕度不超過85%的通風室內，且空氣中不應含有足以引起腐蝕、生銹的有害雜質。
• 儀表自制造廠發貨日起保修18個月，在此期限內當用戶完全遵守本說明書所規定的保存、安裝和使用規則，且制造廠的封印完整的條件下，發現有產品不符合要求的情況，制造廠負責免費給予修理。
